MP3-Decoder in der CDTV
Man nehme...
1 Flach- oder Kombizange, 1 Kreuzschlitzschraubendreher, 1 Lötkolben...
1 CDTV
1 MP3-Modul nach c't Heft 9/1999.
1 Display 2 Zeilen a 16 Zeichen
ALLE KABEL VON DER CDTV ABZIEHEN!!!
Das TV-Modul ausbauen!!! (2 Schrauben, dann herausziehen).
Die CDTV öffnen (rechts/links/hinten-oben je 2 Schrauben)
Den Deckel hinten leicht auseinanderziehen, hinten etwas nach oben klappen,
leicht nach hinten ziehen und entfernen.
Alle Kabel, die auf die Leiterplatte gesteckt sind, so merken, daß man sie
wieder an ihren Platz zurück bekommt bzw. eben aufmalen, wo was hingehört...
Die 3 Kabel zur Front müssen etwas nach vorn gebogen werden, dann kann man auf
das hinten liegendende Plasteteil drücken (etwas Kraft nötig, die Leiterplatte
ist dort leider nicht abgestützt...) und die Kabeln senkrecht nach oben rausziehen.
Möglichst nicht zu sehr verbiegen, sonst muß man die Adern hinterher wieder mühsam
ausrichten...

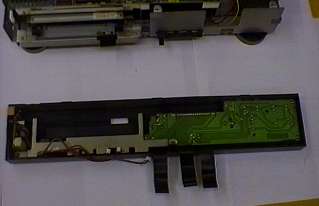

Die Front abbauen (Rechts und Mitte je eine Schraube von oben sowie die Schraube
an der linken Seite halten die Blende).
Die Blende leicht nach vor klappen, sie wird unten noch von Plastenasen gehalten.

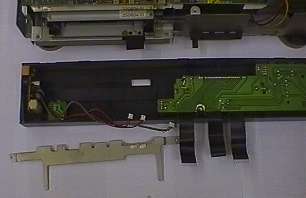

Die Blende mit der Front nach unten ablegen und die 2 Schrauben lösen, die die
Blechschiene in der Front halten (links/mitte).
Die Schiene herausnehmen und merken, wie sie reinkommt...
Die 3 Schrauben lösen, die die Leiterplatte in der Front halten (2x rechts, 1x halbrechts-mitte)

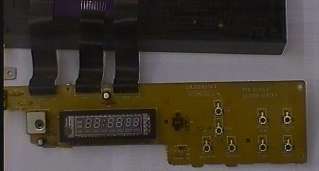

Die Leiterplatte mit der Anzeige herausnehmen.
Von innen die Plexiglas-Abdeckung vorsichtig nach vorn rausdrücken, sie ist nur an
den Kanten verklebt und löst sich recht problemlos.
Leider hat diese Scheibe einen blauen Filterlack für die alte Displayfarbe drauf,
die sich absolut nicht mit einem gelb-grünen LCD-Display verträgt...
2 Möglichkeiten habe ich bisher: die Orginal-Scheibe in 3 Teile zersägen, das linke
(vor dem IR-Empfänger) und das rechte (vor der LED) wieder einkleben, den Ausschnitt
vor dem Display einfach offen lassen. Die Schnittkanten mit Sandpapier etwas glätten
und z.B. mit einem schwarzen Filzstift o.ä. wieder einfärben.
Andere Version: eine neue Plexiglasscheibe anfertigen und von hinten das Teil vor
dem IR-Empfänger mit einer dünnen dunkelroten Folie o.ä. abdecken.
Jetzt kommt eine Entscheidung: wenn man jemals den Orginal-Zustand wieder herstellen will,
muß man die Anzeige auslöten. Das bereitet zumindest Probleme bzw. erfordert einen
Absauger, Entlötlitze o.ä.
Wer etwas gewalttätiger veranlagt ist, macht daher jetzt folgendes:
mit einem flachen Schraubenzieher zwischen Leiterplatte und Gummi-Puffer der
Anzeige gehen und diese vorsichtig von der Leiterplatte ablösen.
Das geht relativ problemlos, die Anzeige läßt sich dann an ihren Anschlüssen
nach oben biegen. Ich habe sie jetzt einfach durch hin- und herbiegen abgebrochen...
Die Anschlüsse brechen direkt an der Leiterplatte ab, man kann sie also trotzdem
noch mit Drähten wieder einbauen, wenn man unbedingt will...
Die abgebrochenen Anschlüsse können in der Leiterplatte bleiben, sie dürfen nur
auf der Oberseite nicht mehr als ca. 1mm herausschauen.
Jetzt kommt die erste Lötarbeit:

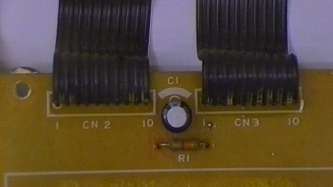

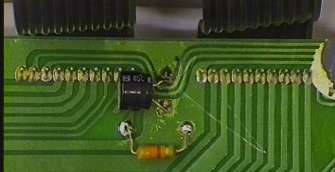

Auf der Leiterplatte befinden sich genau über der ehemaligen Anzeige ein Widerstand
und ein Elko.
Diesen müssen ausgelötet werden und auf der Leiterseite wieder auf die
ursprünglichen Lötpunkte gelötet werden (Polarität des Elkos beachten!!!)

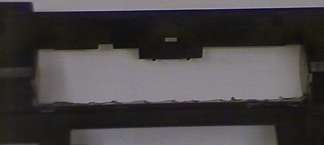

Nun muß vom Kartenschacht an der Front noch die Oberseite ausgebrochen werden,
das geht mit einer Flach- oder Kombizange am schnellsten, an beiden Seitenkanten
nach oben abscheren und dann stückweise abbrechen.
Von der Abdeckklappe des Schachtes müssen beide Seitenwände schräg gekürzt werden.
Wer jetzt Fummelei sparen will, bricht auch den Knopf des Kartenschachtes (in der CDTV)
kurzerhand ab...

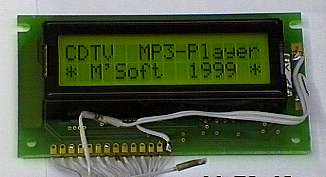

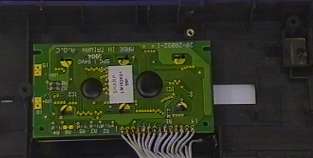

Jetzt das neue Display hinter den Orginal-Ausschnitt legen, es paßt dort genau
mit seiner Leiterplatte oben und links zwischen die Schrauben-Pfosten.
Die Kabel müssen nach untern weggeführt werden, NICHT zwischen Display und Leiterplatte!

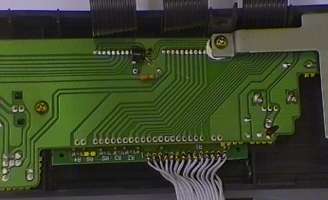

Jetzt die Leiterplatte auflegen und mit den rechten Schrauben festschrauben, die
mittlere Schraube noch nicht ganz fest drehen.
Die Leiterplatte sperrt nach links etwas, das LCD-Display ist eigentlich ein wenig zu dick...
Von vorn kontrollieren, ob das neue Display mittig im Ausschnitt sitzt und evtl. korrigieren.
Jetzt den Blechbügel mit seinen 2 Schrauben wieder befestigen.
Achtung, die etwas längere Schraube gehört in die Mitte!
Das Display wird jetzt zuverlässig gehalten, die leichte Aufwölbung der Leiterplatte
stört nicht.
Jetzt die Front zur Seite legen und die Leiterplatte der CDTV ausbauen.
Hinten rechts und links je eine Schraube, eine links in der Mitte, eine vorn in der
Mitte und eine im linken Drittel etwa in der Mitte.
Die jeweils 2 Schrauben in Höhe des Video- und des Expansionsslotes gehören zu deren
Steckverbindern, diese NICHT lösen.
Wenn man kein Kabel vergessen hat, kann man die Leiterplatte jetzt vorn anheben und schräg
nach vorn aus dem Gehäuse nehmen.
Die Leiterplatte komplett zur Seite legen.
Etwa in der Mitte befindet sich eine Blechwand zum CD-Laufwerk. Diese ist mit 2 Schrauben am
Boden befestigt. Die hinter dieser Schrauben herausdrehen.
Rechts daneben ist ein weiterer "Höcker" im Boden, dort muß ein Stück Pappe, Pertinax, Klebeband o.ä. draufgeklebt werden,
um Kurzschlüsse mit dem MP3-Modul zu verhindern. Auf das Loch der herausgedrehten Schraube
jetzt eine Pappscheibe als Isolation auflegen (die nicht einsparen, auch wenn am MP3-Modul
Masse ist, das produziert Störungen!).

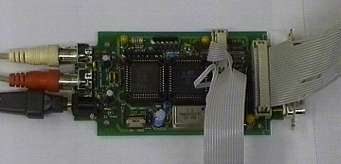

Jetzt das Modul mit der Sub-D-Buchse nach hinten über das Loch befördern und mit der Schraube dort festschrauben. Vorn liegt das Modul auf
dem Pertinax des Kartenschachtes sicher auf.
Jetzt die Kabel aufstecken. Beim Portkabel muß die Abdeckung des Expansionsschachtes entfernt werden
und das Kabel dort nach außen geführt werden.
Beim CIA-Adapter muß das Kabel nach rechts am Netzteil nach oben geführt werden (ich weiß noch nicht, ob es jemals ein weiteres CIA-Adapter-Kabel geben wird...).
Das Audio-Kabel aufstecken (rot zum CD-Laufwerk), das Stromkabel aufstecken (Kabel mitte und zum CDTV-Netzteil).
Jetzt die Front nehmen und die Display-Kabel aufstecken.
Das Kabel etwa entlang der Blechwand führen,
es ist aber gut zu sehen, wo man lang kommt, ohne etwas einzuklemmen...
Jetzt die Front montieren, unten einhängen, schauen, daß man mit dem Displaykabel gut
vorbeikommt und mit den 3 Schrauben wieder befestigen. Die Klappe des Kartenschachtes
anpassen, die muß entweder mit etwas Kleber befestigt werden oder man klebt auf der
Unterseite einfach einen Streifen Tesafilm darüber...
Jetzt die Kabel neben dem Netzteil nach oben führen und die CDTV-Leiterplatte wieder
einbauen und festschrauben.
Alle Kabel wieder richtig aufstecken.
Es sind jetzt nur noch das Spannungskabel des MP3-Moduls und das NF-Kabel übrig.

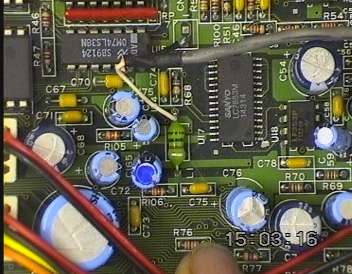

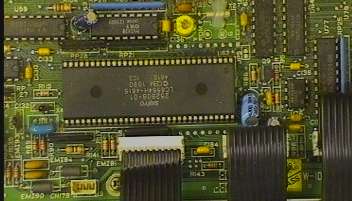

Spannung wird von der Drossel L1, hinteres Ende geholt, Masse vom vorderen Lötpunkt zwischen
R100 und RP7.
Der vordere Lötpunkt ist Masse, keinen Kurzschluß löten!!!!

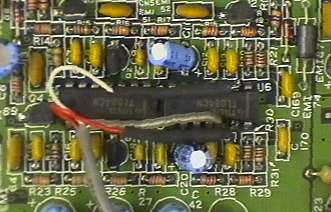

Jetzt noch die NF-Leitungen anlöten. Anschlußpunkte sind:
U6, Pin 2 - links, Pin 13 - rechts, Pin 12 - Masse.
Eine etwas ruhige Hand wäre hier durchaus angebracht, genauso ein brauchbarer Lötkolben...
Wer jetzt nochmal genau kontrolliert, ob alle Stecker wieder richtig drauf sind,
keine Kurzschlüsse produziert wurden, alles wieder an seinem Platz ist, der darf
jetzt das TV-Modul wieder einbauen, das Kabel am Expansionsport mit etwas Klebeband
gegen durchscheuern sichern, das Kabel auf den Parallelport stecken und...
Beim Einschalten muß die Display-Beleuchtung angehen (erst beim Einschalten, das
Modul hängt z.Z. NICHT an der Standby-Spannung der CDTV, das kommt später noch...).
Im Display sollte das Start-Logo erscheinen.
Wenn das passiert, sollte eigetnlich alles laufen. Wenn nicht. SOFORT ausschalten und
kontrollieren, wo ein Fehler passiert ist...
Jetzt die Test-CD einlegen, es sollte gebootet werden, im Display erscheint nach
kurzer Zeit PUMP-Liste einlese... und danach solte man was hören.
So, das war es dann...
